GYID系列绝缘监测仪




··应用场景

0~1000 Vd.c.直流浮地(IT)系统、0~750 Va.c.交流浮地(IT)系统。

电动汽车动力电池高压系统、混合动力汽车高压系统、氢能汽车高压系统、储能系统、其他直流浮地系统、交流浮地系统等。



1.1 产品概述

GYID系列绝缘监测仪用于实时监测0~1000Vd.c.直流浮地系统、0~750Va.c.交流浮地系统对地的绝缘电阻;测量设备外壳对地、高压对外壳等的绝缘故障。

直流系统中,可以独立测量直流系统正极、负极分别对地的绝缘电阻。具体电动汽车应用中,在强干扰或复杂行车工况,如加/减速、刹车、能量回收时,也能可靠监测绝缘电阻。

交流系统中,可以抑制电压高频谐波的干扰,准确测量整个交流系统的对地绝缘电阻。

1.2 产品功能和特征

ž   直流系统:监测0~1000Vd.c.直流浮地系统的对地绝缘状态,精确测量直流电压

ž   交流系统:监测0~750Va.c.交流浮地系统整个系统的对地绝缘状态,无法选线(即不区分具体是哪相线路绝缘故障),不能测量交流电压

ž   无源设备:监测设备与壳体或设备与地间的绝缘状态

ž   母线电压为0时,仍能可靠监测系统对地绝缘电阻

ž   测量范围:0~50 ,超过50 时默认输出50

ž   自动适应系统Y电容CY (CY4   μF)

ž   使用CAN总线接口进行通信

ž   内置高压继电器,可以断开绝缘监测仪的接线端子(DC+/DC-)与被测系统的物理连接

ž   B级电压[1](高压侧)与A级电压(低压侧)隔离耐压3500Vd.c. / 2500Va.c.(rms)

本产品适用于:

        电动汽车动力电池高压系统、混合动力汽车高压系统、氢能汽车高压系统、储能系统、其他直流浮地系统、交流浮地系统等。

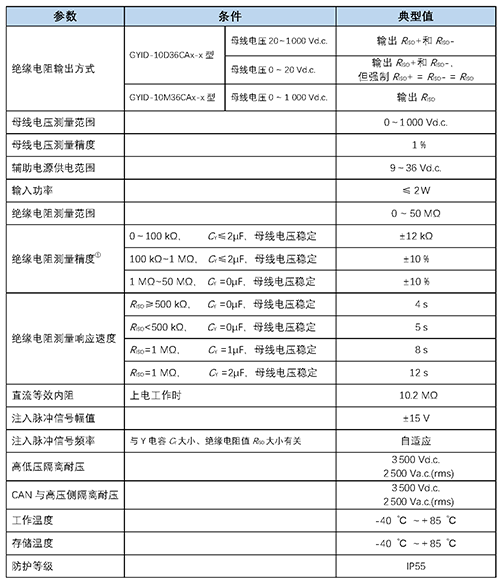

1.3产品技术参数及指标




参数

条件

典型值

绝缘电阻输出方式

GYID-xMxxxx-x

(推荐选用)

直流电压在0~1000 Vd.c.

输出RISO

交流电压在0~750 Va.c.

输出RISO

GYID-xDxxxx-x

直流电压在20~1000 Vd.c.

输出RISO+RISO-

直流电压在0~20 Vd.c.

输出RISO+RISO-

但强制RISO+ = RISO- = RISO+//RISO-= RISO

直流系统

0~1000 Vd.c.(实验室按1050 Vd.c.测试)

直流电压测量精度1 %(实验室测量)

交流系统

0~750 Va.c.

无法测量交流电压

供电电源


9~36 Vd.c.

输入功率


2W(实验室测量)

绝缘电阻测量范围


0~50 MΩ

超过50 MΩ时默认输出50   MΩ

绝缘电阻测量精度[1]

0~100 kΩ,    CYF,母线电压稳定

±12 kΩ(实验室测量)

100 kΩ~1 MΩCYF,母线电压稳定

±10 %(实验室测量)

1 MΩ~50 MΩCY =F,母线电压稳定

±10 %(实验室测量)

绝缘电阻测量响应速

RISO≥500 kΩ, CY =0μF,母线电压稳定

   4 s

RISO<500 kΩ,    CY =0μF,母线电压稳定

   5 s

RISO=1 MΩ,    CY =1μF,母线电压稳定

   8 s

RISO=1 MΩ,    CY =2μF,母线电压稳定

12 s

高压输入内阻

上电工作时(内部高压继电器闭合)

正、负极对地分别为5.1 MΩ

断电或不工作时(内部高压继电器断开)

正、负极对地大于500 MΩ

注入脉冲信号幅值


±15 V

注入脉冲信号频率

与Y电容CY大小、绝缘电阻值RISO大小有关

自适应

高低压隔离耐压


3500 Vd.c.2500 Va.c.(rms)

CAN与高压侧隔离耐压


3500 Vd.c.2500 Va.c.(rms)

工作温度


-40 ~+85

存储温度


-40 ~85

防护等级


IP55

重量

铝壳封装

约0.5kg



[1]其中,CY为被测系统的对地Y电容。

2 典型应用场景介绍

GYID系列绝缘监测仪可应用于电动汽车动力电池高压系统、混合动力汽车高压系统、氢能汽车高压系统、储能系统、其他直流浮地系统、交流浮地系统等场合的对地绝缘监测。以电动汽车动力电池高压系统应用为例,其典型应用如图3所示。

3 产品结构尺寸

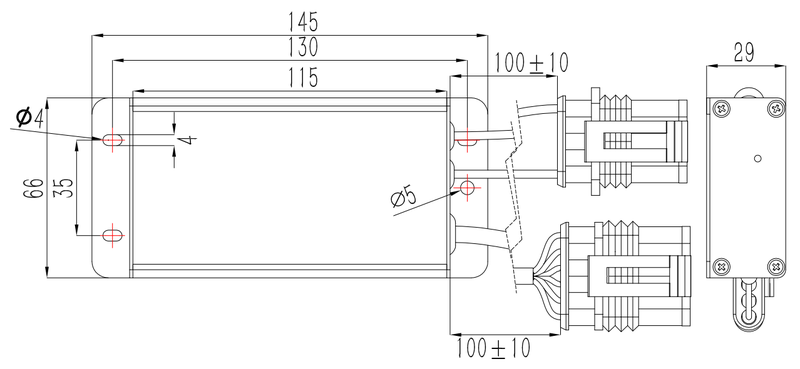

产品结构尺寸如图8所示,单位:mm。



4 选型注意事项 (必读)


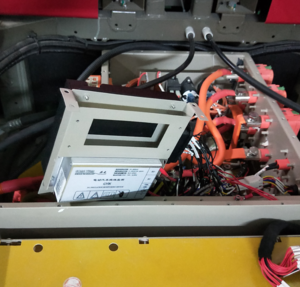

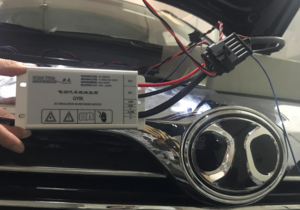

5.应用案例

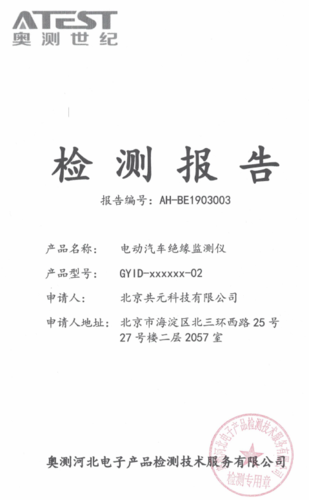

6.检测报告
