多支路直流绝缘监测仪1、可应用于1500V以下直流系统，最多可监测30个支路。 2、可选非平衡电桥法监测绝缘电阻值或平衡电桥法监测漏电流值。 3、对整个系统以及每个支路，可同时监测正对地电阻值和负对地电阻值，不受正负极绝缘电阻对称性影响。 4、绝缘监测仪开启后，能够持续监测电阻值以及漏电流值，监测数据实时更新。 5、总绝缘电阻监测范围可达0KΩ~10MΩ，支路绝缘电阻监测范围可达0KΩ~2MΩ。 6、对地电容自适应，电容值越大监测周期越长，最长监测周期可按照客户要求定制。 7、安装和使用简便。 | |
|
产品功能 技术参数 产品尺寸 产品应用 产品认证

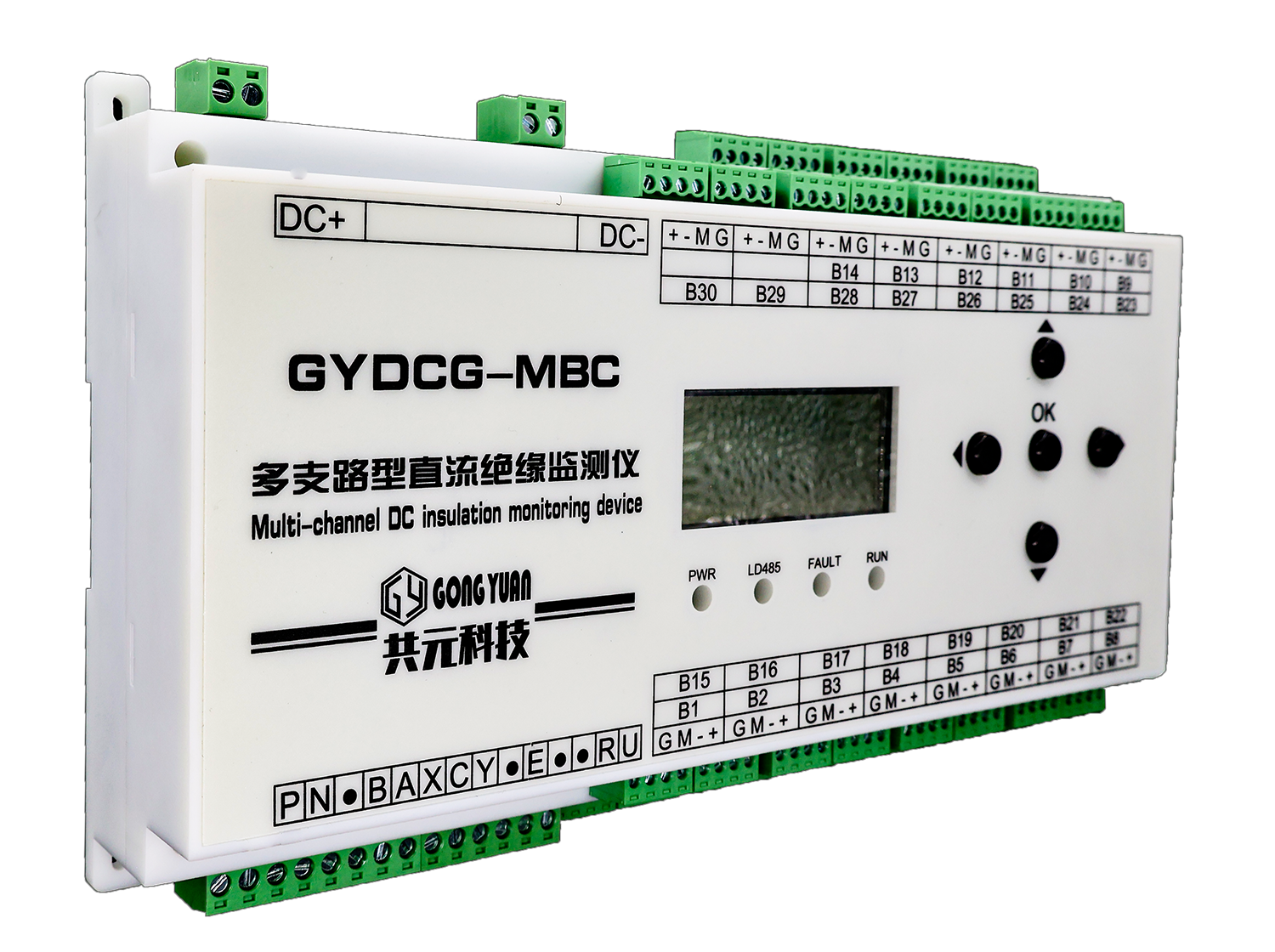

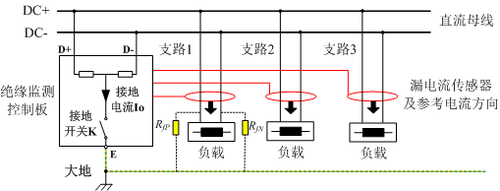

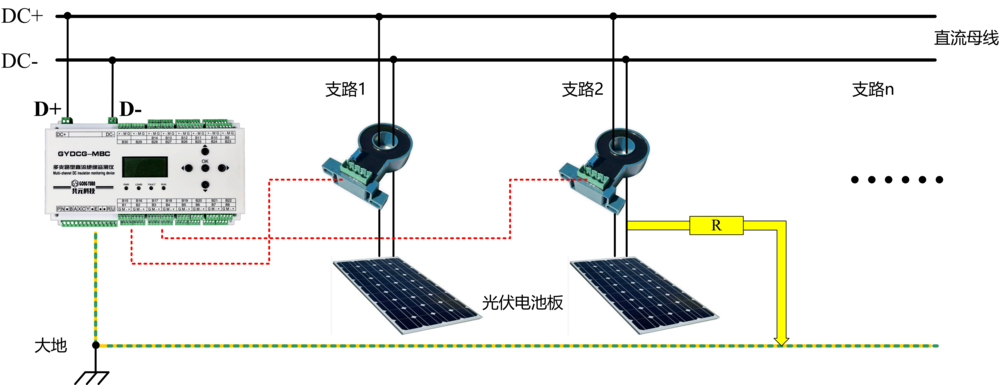

GYDCG-MBC多支路直流绝缘监测系统分为主控模块（GYDCG-MBC V1.0）和多个漏电流传感器（GYLCS）组成。应用图如上图所示，主控模块与直流正负极和大地相连，并将每个支路的正负两个线缆并行串入到漏电流传感器中，传感器外壳标识的参考电流方向与线缆电流方向如下图所示。同时，将漏电流传感器的四个控制端口'G'、'M'、'-'、'+'与主控模块的B1~B30的'G'、'M'、'-'、'+'相连。即可完成系统安装。主控模块的B1~B30是指第1路~第30路，漏电流传感器必须从第1路开始依次连接。 系统安装完成后，应设置相应参数，包括通讯参数——地址、波特率、奇偶检验方式；报警阈值——总绝缘电阻阈值、支路绝缘电阻报警阈值、总漏电流阈值、支路漏电流阈值；报警复位方式——自动复位、非自动复位；设置支路路数，即漏电流传感器的连接个数。漏电流传感器必须依次与主控模块的B1开始连接，且设置的路数必须与连接的传感器数量一致，否则模块报错。 绝缘监测仪具备远程启停功能，上电后默认关闭状态，此时接地开关K断开。可通过短'R''U'端子或者通过RS485通讯实现远程开启或关闭。 绝缘监测仪上电后，‘PWR’灯亮，模块会持续监测直流电压值，持续范围0 ~ 1500Vd.c.。无论是工作状态还是非工作状态，用户均可以实时读取直流电压值。 可用于直流充电系统、光伏系统、储能系统、直流电网、直流配电等直流IT系统。
|
